一、引言：儲罐溫度監測的重要性與挑戰

在石油化工、LNG、化學品存儲等行業，儲罐作為核心資產，其內部介質的溫度變化直接關系到存儲安全、產品質量與運營效率。傳統點式溫度傳感器（如熱電偶、熱電阻）因其監測點有限、布線復雜、易受電磁干擾等局限性，難以實現儲罐壁及內部介質的全面、連續、實時溫度監控。分布式光纖測溫系統（Distributed Temperature Sensing, DTS）應運而生，以其獨特的技術優勢，為儲罐溫度監測提供了革命性的解決方案。

二、DTS系統工作原理與技術優勢

DTS系統基于光纖的光時域反射（OTDR）與拉曼散射原理。系統向傳感光纖中注入激光脈沖，通過分析背向散射光中的拉曼散射（反斯托克斯光）強度，該強度與溫度呈確定函數關系，并結合光傳播時間，可精確計算出沿光纖每一點的溫度值，實現真正的分布式、連續測量。

其應用于儲罐監測的核心優勢包括：

1. 連續分布式測量：將傳感光纖鋪設于儲罐外壁、罐頂或內部，可獲取整條光纖路徑上連續、實時的溫度分布，無監測盲區。
2. 本質安全，抗干擾性強：光纖本身由石英玻璃制成，具有本質防爆、絕緣、耐腐蝕特性，完全不受雷電、高壓、強電磁場影響，特別適合易燃易爆的儲罐環境。
3. 長距離、高精度：單套系統監測距離可達數十公里，空間分辨率可達米級，溫度精度優于±1°C，滿足高要求監控需求。
4. 壽命長，免維護：傳感光纖無源、堅固耐用，使用壽命遠超電子傳感器，大大降低了長期維護成本。
5. 多功能集成：同一根光纖既可測溫，也可作為通信鏈路，便于系統集成與數據遠傳。

三、針對儲罐的DTS監測解決方案設計

1. 監測目標與應用場景

• 罐壁溫度監測：監測儲罐外壁溫度分布，及時發現因內部泄漏、外部火災、太陽輻射不均或保溫層損壞導致的局部過熱或過冷點。
• 罐底溫度監測：對于重質油品，監測罐底沉積物或“凝油層”溫度，防止因局部溫度過低導致凝固，或評估加熱盤管效率。
• 罐頂與氣相空間監測：監測浮頂罐密封圈溫度、固定頂罐氣相空間溫度梯度，預防揮發氣體聚集或檢測初期火災。
• 伴熱管線與泄漏監測：沿伴熱管線敷設光纖，監控伴熱效果；若發生泄漏，泄漏點介質溫度與周圍環境差異可被DTS精準捕捉并定位。
• 防火堤區域監測：在防火堤內布設光纖網絡，實現全區域火災早期預警。

2. 系統組成與部署

• 傳感光纖：根據環境選擇耐溫、抗壓、防腐蝕的專用傳感光纜。部署方式靈活，可采用粘貼（罐壁）、埋設（罐底基礎）、懸掛（罐頂/內部）或纏繞（管線）等方式。
• DTS解調主機：置于安全區域的控制室或機柜內，負責激光發射、信號采集與數據處理。

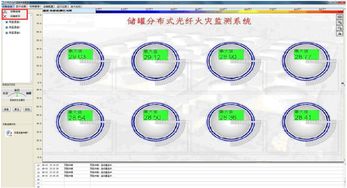

• 監控軟件平臺：提供實時溫度曲線顯示、歷史數據追溯、多級溫度報警（定溫、差溫、溫升速率）設定、電子地圖定位、報告生成等功能。
• 通信與集成接口：支持通過工業以太網、光纖通信等方式將數據接入工廠DCS、SCADA或火災報警系統，實現集中監控與聯動。

3. 實施關鍵點

• 光纜選型與保護：根據儲罐介質、操作溫度及機械風險選擇合適的光纜，并在易受損部位加裝保護套管。
• 鋪設路徑優化：依據熱場分析，在關鍵風險區域（如焊縫、接口、沉降敏感區）進行密集布設或螺旋纏繞，提高監測靈敏度。
• 系統校準與驗證：定期在已知溫度參考點進行系統校準，確保長期測量精度。

四、DTS方案帶來的價值與效益

1. 提升本質安全水平：實現7x24小時不間斷的全面溫度監控，將火災、泄漏等重大風險遏制于萌芽狀態，保障人員與設施安全。
2. 優化運營與維護：實時掌握儲罐整體熱狀態，為加熱、冷卻等工藝操作提供精準數據支持，實現節能降耗；通過趨勢分析，可預測性發現保溫失效、設備異常等問題，變被動檢修為預防性維護。
3. 符合法規與標準：滿足國內外日益嚴格的安全生產、環境保護法規中對危險區域溫度監控的要求。
4. 降低全生命周期成本：雖然初期投資可能高于傳統點式系統，但其卓越的可靠性、長壽命和極低的維護需求，顯著降低了長期運營和更換成本，投資回報率高。

五、結論

DTS分布式光纖測溫系統，憑借其分布式、本質安全、抗干擾、長壽命的技術特點，為各類儲罐（原油、成品油、化學品、LNG等）提供了一套前所未有的、全面而精準的溫度監測解決方案。它不僅是溫度數據的采集工具，更是實現儲罐智能化管理、預防重大事故、提升運營效率的關鍵基礎設施。隨著光纖傳感技術的不斷成熟與成本優化，DTS系統必將在儲罐安全監控領域扮演越來越核心的角色，為流程工業的安全生產與數字化轉型提供堅實保障。
